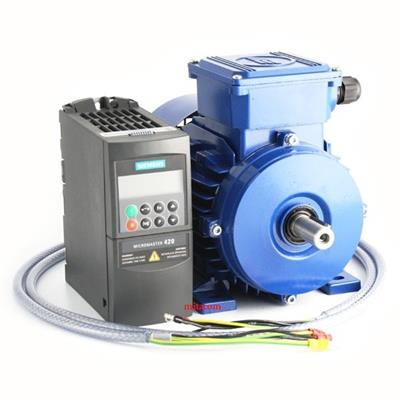

Bộ thí nghiệm biến tần 3 pha
Bộ thí nghiệm biến tần 3 pha được chia thành các module. Các module được lắp ráp hoàn chỉnh thành bộ có thể gá lắp trên các khung thực hành kiểu tiêu chuẩn hoặc đặt trực tiếp trên mặt bàn thí nghiệm. Trên mặt của bộ thí nghiệm đã tích hợp các jack cắm an toàn 4mm chống giật cho phần mạch lực, jack 2mm cho tín hiệu điều khiển theo tiêu chuẩn EC. Mặt module được làm bằng nhựa cứng chuyên dụng dày 3mm; bề mặt module được phủ sơn chống xước, có các sơ đồ chỉ dẫn đấu nối cũng như hình vễ nguyên lí thiết bị. Các chỉ dẫn được khắc chìm trên bề mặt module đảm bảo độ bền cũng như tính thẩm mĩ.
Bộ thí nghiệm biến tần 3 pha
Bộ thí nghiệm biến tần 3 pha được chia thành các module. Các module được lắp ráp hoàn chỉnh thành bộ có thể gá lắp trên các khung thực hành kiểu tiêu chuẩn hoặc đặt trực tiếp trên mặt bàn thí nghiệm. Trên mặt của bộ thí nghiệm đã tích hợp các jack cắm an toàn 4mm chống giật cho phần mạch lực, jack 2mm cho tín hiệu điều khiển theo tiêu chuẩn EC. Mặt module được làm bằng nhựa cứng chuyên dụng dày 3mm; bề mặt module được phủ sơn chống xước, có các sơ đồ chỉ dẫn đấu nối cũng như hình vễ nguyên lí thiết bị. Các chỉ dẫn được khắc chìm trên bề mặt module đảm bảo độ bền cũng như tính thẩm mĩ.
- Thông số kĩ thuật biến tần:
+ Công suất biến tần: 0,55kW
+ Điện áp đầu vào: AC 220V ± 10%
+ Tần số đầu vào: 47Hz - 50Hz
+ Tần số đầu ra: 0 – 650Hz
+ Hệ số công suất: >= 0,95
+ Hiệu suất: 96% - 97%
+ Khả năng quá tải: Chịu được quá tải tới 150% trong vòng 60s và chu kì lặp lại quá tải cho phép là 300s
+ Phương pháp điều khiển: V/F
+ Độ phân giải tốc độ: 0,01Hz
+ Số đầu vào số: 3 đầu, có thể lập trình lại được
+ Số đầu vào tương tự: 01 đầu từ 0 – 10VDC
+ Đầu ra Rơle: 01 đầu, lập trình được, tiếp điểm chịu được dòng lên tới 5A
+ Đầu ra tương tự: 01 đầu lập trình được, tín hiệu dòng từ 0 – 20mA
+ Cấp bảo vệ về nhiệt độ: IP20
+ Các chế độ bảo vệ cho biến tần: Bảo vệ thấp áp, quá áp, quá tải, chạm đất, ngắn mạch, quá nhiệt động cơ, quá nhiệt biến tần
- Truyền thông chuẩn RS485
- Tốc độ truyền thông max: 19200bps
- Các đầu vào ra số dùng cho kết nối với tín hiệu điều khiển ngoài
+ 01 đầu vào số cho tín hiệu quay thuận
+ 01 đầu vào số cho tín hiệu quay nghịch
+ 03 đầu vào số chọn tốc độ Hight, Medium, Low
+ 03 đầu ra số báo lỗi
+ 01 đầu vào tương tự cho đặt tốc độ
+ 01 đầu vào tín hiệu phản hồi tốc độ
- Chất liệu bề mặt module: Nhựa ABS chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện
- Kiểu in hình chỉ dẫn: In chìm trên mặt module, đảm bảo tính thẩm mỹ cũng như tuổi thọ của thiết bị
- Chất liệu hộp gá sau mặt module: Nhựa PVC
- Thiết bị có chân bằng Inox có thể mở ra khi dùng độc lập trên bàn thí nghiệm hoặc gập lại khi lắp lên khung gá tiêu chuẩn
- Khung gá băng nhôm định hình 40x40mm, dày 3mm đảm bảo độ cứng, tính thẩm mỹ
- Chân cắm loại chống giật tiêu chuẩn EU.
+ Công suất biến tần: 0,55kW
+ Điện áp đầu vào: AC 220V ± 10%
+ Tần số đầu vào: 47Hz - 50Hz
+ Tần số đầu ra: 0 – 650Hz
+ Hệ số công suất: >= 0,95
+ Hiệu suất: 96% - 97%
+ Khả năng quá tải: Chịu được quá tải tới 150% trong vòng 60s và chu kì lặp lại quá tải cho phép là 300s
+ Phương pháp điều khiển: V/F
+ Độ phân giải tốc độ: 0,01Hz
+ Số đầu vào số: 3 đầu, có thể lập trình lại được
+ Số đầu vào tương tự: 01 đầu từ 0 – 10VDC
+ Đầu ra Rơle: 01 đầu, lập trình được, tiếp điểm chịu được dòng lên tới 5A
+ Đầu ra tương tự: 01 đầu lập trình được, tín hiệu dòng từ 0 – 20mA
+ Cấp bảo vệ về nhiệt độ: IP20
+ Các chế độ bảo vệ cho biến tần: Bảo vệ thấp áp, quá áp, quá tải, chạm đất, ngắn mạch, quá nhiệt động cơ, quá nhiệt biến tần
- Truyền thông chuẩn RS485
- Tốc độ truyền thông max: 19200bps
- Các đầu vào ra số dùng cho kết nối với tín hiệu điều khiển ngoài
+ 01 đầu vào số cho tín hiệu quay thuận
+ 01 đầu vào số cho tín hiệu quay nghịch
+ 03 đầu vào số chọn tốc độ Hight, Medium, Low
+ 03 đầu ra số báo lỗi
+ 01 đầu vào tương tự cho đặt tốc độ
+ 01 đầu vào tín hiệu phản hồi tốc độ
- Chất liệu bề mặt module: Nhựa ABS chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện
- Kiểu in hình chỉ dẫn: In chìm trên mặt module, đảm bảo tính thẩm mỹ cũng như tuổi thọ của thiết bị
- Chất liệu hộp gá sau mặt module: Nhựa PVC
- Thiết bị có chân bằng Inox có thể mở ra khi dùng độc lập trên bàn thí nghiệm hoặc gập lại khi lắp lên khung gá tiêu chuẩn
- Khung gá băng nhôm định hình 40x40mm, dày 3mm đảm bảo độ cứng, tính thẩm mỹ
- Chân cắm loại chống giật tiêu chuẩn EU.
————————————————————–
