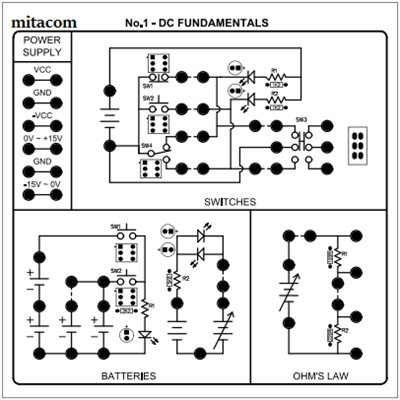

Bộ thí nghiệm cơ bản mạch điện DC

Bộ thí nghiệm cơ bản mạch điện DC Thông số kỹ thuật:
1-    Đầu ra nguồn một chiều có thể điều chỉnh được từ 0 đến ±15V cấp cho các mạch cắm trên board.
2-    Biến trở điều chỉnh nguồn một chiều từ 0 đến +15V
3-    Đầu ra nguồn một chiều  ±12V cấp cho các mạch cắm trên board.
4-    Biến trở điều chỉnh nguồn một chiều từ 0 đến -15V
5-    Đầu ra nguồn một chiều  ±5V cấp cho các mạch cắm trên board.
6-    Đầu ra phát xung chức năng (sung sin, xung vuông, xung tam giác) (Function Generator)
7-    Chuyển mạch chọn tín hiêu phát xung:
Sóng hình sin biên độ biến thiên 0 ~ 8 Vpp
Sóng hình vuông biên độ biến thiên  0 ~ 8 Vpp
Sóng hình tam giác biên độ biến thiên  0 ~ 6 Vpp
8-    Đầu ra phát xung sin 12VAC/50Hz
9-    Chuyển mạch chọn dải tần số: (Range)
                                               X1: 1Hz ÷ 10Hz
                                               X10: 10Hz ÷ 100Hz
                                               X100: 100Hz ÷ 1KHz
                                               X1K: 1KHz ÷ 10KHz
                                               X10K: 10KHz ÷ 100KHz
10-    Biến trở điều chỉnh tần số tín hiệu.(Frequency)
11-    Biến trở điều chỉnh biên độ tín hiệu.(Amplitude)
12-    Là 2 nút ấn đặt các đầu ra từ đóng sang mở và từ mở sang đóng.
13-    Các đầu ra tín hiệu.
14-    8 Bits Data Switches: 8 bít dữ liệu đầu vào là bộ chuyển mạch bập bênh
và các đầu ra tương ứng. Khi bộ chyển đổi ở vị trí “down” (đèn tắt) thì dữ liệu
đầu vào ở mức thấp (mức logic 0), khi bộ chuyển đổi ở vị trí “on” (đèn sáng)
thì dữ liệu đầu vào ở mức cao (mức logic 1).
15-    Biến trở điều chỉnh: VR2 = 100kΩ.
16-    Đầu ra biến trở VR2 = 100kΩ.
17-    Biến trở điều chỉnh: VR1 = 1kΩ.
18-    Đầu ra biến trở VR2 = 1kΩ.
19-    Là 2 led 7 thanh để hiển thị số đầu ra bộ giải mã.(Digital Displays)
20-    Mã BCD led 7 thanh
21-    8 Bits Led Display: 8 led hiển thị 8 đầu vào riêng biệt. Led sáng khi tín
hiệu vào ở mức cao, Led tắt khi tín hiệu vào ở mức thấp hoặc tín hiệu vào không có. Khi công tắc gạt xuống (đèn tắt) thì dữ liệu đầu vào ở mức thấp (mức logic 0), khi công tắc gạt lên (đèn sáng) thì dữ liệu đầu vào ở mức cao (mức logic 1).
22-    Khu vực cắm các bo thí nghiệm và các linh kiện rời.
