Bộ thí nghiệm cơ bản về mạch điện DC - MITA.DC020T
Bộ thí nghiệm bao gồm 5 module:
- Module bộ thí ngiệm chính,
- Module No-1 DC Fundamentals,
- Module No-2 DC Fundamentals,
- Module No-3 DC Fundamentals,
- No 1- Measuarement Fundamentals.
- Module bộ thí ngiệm chính,
- Module No-1 DC Fundamentals,
- Module No-2 DC Fundamentals,
- Module No-3 DC Fundamentals,
- No 1- Measuarement Fundamentals.
Bộ thí nghiệm cơ bản về mạch điện DC - MITA.DC020T
1. Bộ thí nghiệm bao gồm 5 module:
- Module bộ thí ngiệm chính,
- Module No-1 DC Fundamentals,
- Module No-2 DC Fundamentals,
- Module No-3 DC Fundamentals,
- No 1- Measuarement Fundamentals.
- Module No-1 DC Fundamentals,
- Module No-2 DC Fundamentals,
- Module No-3 DC Fundamentals,
- No 1- Measuarement Fundamentals.
2. Các module thí nghiệm bên ngoài
- Module bộ thí nghiệm chính
1-Đầu ra nguồn một chiều có thể điều chỉnh được từ 0 đến ±15V cấp cho các mạch cắm trên board.
2-Biến trở điều chỉnh nguồn một chiều từ 0 đến +15V
3-Đầu ra nguồn một chiều ±12V cấp cho các mạch cắm trên board.
4-Biến trở điều chỉnh nguồn một chiều từ 0 đến -15V
5-Đầu ra nguồn một chiều ±5V cấp cho các mạch cắm trên board.
6-Đầu ra phát xung chức năng (sung sin, xung vuông, xung tam giác) (Function Generator)
7-Chuyển mạch chọn tín hiêu phát xung:
Sóng hình sin biên độ biến thiên 0 ~ 8 Vpp
Sóng hình vuông biên độ biến thiên 0 ~ 8 Vpp
Sóng hình tam giác biên độ biến thiên 0 ~ 6 Vpp
8-Đầu ra phát xung sin 12VAC/50Hz
9-Chuyển mạch chọn dải tần số: (Range)
X1: 1Hz ÷ 10Hz
X10: 10Hz ÷ 100Hz
X100: 100Hz ÷ 1KHz
X1K: 1KHz ÷ 10KHz
X10K: 10KHz ÷ 100KHz
10-Biến trở điều chỉnh tần số tín hiệu.(Frequency)
11-Biến trở điều chỉnh biên độ tín hiệu.(Amplitude)
12-Là 2 nút ấn đặt các đầu ra từ đóng sang mở và từ mở sang đóng.
13-Các đầu ra tín hiệu.
14-8 Bits Data Switches: 8 bít dữ liệu đầu vào là bộ chuyển mạch bập bênh
và các đầu ra tương ứng. Khi bộ chyển đổi ở vị trí “down” (đèn tắt) thì dữ liệu
đầu vào ở mức thấp (mức logic 0), khi bộ chuyển đổi ở vị trí “on” (đèn sáng)
thì dữ liệu đầu vào ở mức cao (mức logic 1).
15-Biến trở điều chỉnh: VR2 = 100kΩ.
16-Đầu ra biến trở VR2 = 100kΩ.
17-Biến trở điều chỉnh: VR1 = 1kΩ.
18-Đầu ra biến trở VR2 = 1kΩ.
19-Là 2 led 7 thanh để hiển thị số đầu ra bộ giải mã.(Digital Displays)
20-Mã BCD led 7 thanh
21-8 Bits Led Display: 8 led hiển thị 8 đầu vào riêng biệt. Led sáng khi tín
hiệu vào ở mức cao, Led tắt khi tín hiệu vào ở mức thấp hoặc tín hiệu vào không có. Khi công tắc gạt xuống (đèn tắt) thì dữ liệu đầu vào ở mức thấp (mức logic 0), khi công tắc gạt lên (đèn sáng) thì dữ liệu đầu vào ở mức cao (mức logic 1).
22-Khu vực cắm các bo thí nghiệm và các linh kiện rời.
- Module No.1 DC Fundamentals bao gồm 3 khối mạch thí nghiệm: Thí nghiệm với công tắc (Switches), thí nghiệm với nguồn pin (Batteries) và định luật ôm (Ohm’s Law).
- Module No.2 DC Fundamentals bao gồm 4 khối mạch thí nghiệm: Thí nghiệm về nguồn năng lượng (Power), mạch điện nối tiếp (Series Circuit), mạch điện song song (Parallel Circuit) và mạch điện hỗn hợp (Series/Parallel Circuit).
- Module No.3 DC Fundamentals bao gồm 3 khối mạch thí nghiệm: Thí nghiệm về các đồng hồ đo (Volmeter/Ammeter/Ohmmeter), biến trở tuyến tính/phi tuyến (Linear/Nonlinear Variable Resistor) và mạch chia áp (Voltage Divider).

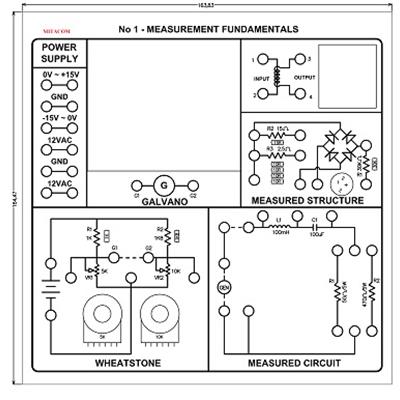

- No 1- Measuarement Fundamentals bao gồm 5 khối mạch thí nghiệm: Cơ cấu đồng hồ đo GALVANO (Volmeter/Ammeter), Module biến dòng, Module Measured Structure ( mạch cơ cấu đo), Module Wheatone (mạch cầu Wheatone), module Measured Circuit (mạch đo)
1-Đầu ra nguồn một chiều có thể điều chỉnh được từ 0 đến ±15V cấp cho các mạch cắm trên board.
2-Biến trở điều chỉnh nguồn một chiều từ 0 đến +15V
3-Đầu ra nguồn một chiều ±12V cấp cho các mạch cắm trên board.
4-Biến trở điều chỉnh nguồn một chiều từ 0 đến -15V
5-Đầu ra nguồn một chiều ±5V cấp cho các mạch cắm trên board.
6-Đầu ra phát xung chức năng (sung sin, xung vuông, xung tam giác) (Function Generator)
7-Chuyển mạch chọn tín hiêu phát xung:
Sóng hình sin biên độ biến thiên 0 ~ 8 Vpp
Sóng hình vuông biên độ biến thiên 0 ~ 8 Vpp
Sóng hình tam giác biên độ biến thiên 0 ~ 6 Vpp
8-Đầu ra phát xung sin 12VAC/50Hz
9-Chuyển mạch chọn dải tần số: (Range)
X1: 1Hz ÷ 10Hz
X10: 10Hz ÷ 100Hz
X100: 100Hz ÷ 1KHz
X1K: 1KHz ÷ 10KHz
X10K: 10KHz ÷ 100KHz
10-Biến trở điều chỉnh tần số tín hiệu.(Frequency)
11-Biến trở điều chỉnh biên độ tín hiệu.(Amplitude)
12-Là 2 nút ấn đặt các đầu ra từ đóng sang mở và từ mở sang đóng.
13-Các đầu ra tín hiệu.
14-8 Bits Data Switches: 8 bít dữ liệu đầu vào là bộ chuyển mạch bập bênh
và các đầu ra tương ứng. Khi bộ chyển đổi ở vị trí “down” (đèn tắt) thì dữ liệu
đầu vào ở mức thấp (mức logic 0), khi bộ chuyển đổi ở vị trí “on” (đèn sáng)
thì dữ liệu đầu vào ở mức cao (mức logic 1).
15-Biến trở điều chỉnh: VR2 = 100kΩ.
16-Đầu ra biến trở VR2 = 100kΩ.
17-Biến trở điều chỉnh: VR1 = 1kΩ.
18-Đầu ra biến trở VR2 = 1kΩ.
19-Là 2 led 7 thanh để hiển thị số đầu ra bộ giải mã.(Digital Displays)
20-Mã BCD led 7 thanh
21-8 Bits Led Display: 8 led hiển thị 8 đầu vào riêng biệt. Led sáng khi tín
hiệu vào ở mức cao, Led tắt khi tín hiệu vào ở mức thấp hoặc tín hiệu vào không có. Khi công tắc gạt xuống (đèn tắt) thì dữ liệu đầu vào ở mức thấp (mức logic 0), khi công tắc gạt lên (đèn sáng) thì dữ liệu đầu vào ở mức cao (mức logic 1).
22-Khu vực cắm các bo thí nghiệm và các linh kiện rời.
- Module No.1 DC Fundamentals bao gồm 3 khối mạch thí nghiệm: Thí nghiệm với công tắc (Switches), thí nghiệm với nguồn pin (Batteries) và định luật ôm (Ohm’s Law).
- Module No.2 DC Fundamentals bao gồm 4 khối mạch thí nghiệm: Thí nghiệm về nguồn năng lượng (Power), mạch điện nối tiếp (Series Circuit), mạch điện song song (Parallel Circuit) và mạch điện hỗn hợp (Series/Parallel Circuit).
- Module No.3 DC Fundamentals bao gồm 3 khối mạch thí nghiệm: Thí nghiệm về các đồng hồ đo (Volmeter/Ammeter/Ohmmeter), biến trở tuyến tính/phi tuyến (Linear/Nonlinear Variable Resistor) và mạch chia áp (Voltage Divider).
- No 1- Measuarement Fundamentals bao gồm 5 khối mạch thí nghiệm: Cơ cấu đồng hồ đo GALVANO (Volmeter/Ammeter), Module biến dòng, Module Measured Structure ( mạch cơ cấu đo), Module Wheatone (mạch cầu Wheatone), module Measured Circuit (mạch đo)
3. Thông số chung Bộ thí nghiệm cơ bản về mạch điện DC - MITA.DC020T
- Bộ thực hành được thiết kế thành các module rời, với cùng chuẩn kết nối. Việc này giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm.
- Kiểu hộp màu đen, chất liệu vỏ hộp nhôm, hai nắp hộp bằng nhựa đúc màu đen
- Kiểu in hình chỉ dẫn: in phim trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị.
- Chân cắm loại M2 tiêu chuẩn.
Nội dung đào tạo Bộ thí nghiệm cơ bản về mạch điện DC - MITA.DC020T
- Nguồn công suất DC trong nối tiếp và song song
- Nguồn DC đối ngẫu
- Xác định loại chuyển mạch
- Khái niệm đảo mạch
- Định luật Ôm: Điện trở mạch
- Định luật Ôm: Dòng điện mạch
- Định luật Ôm: Điện áp mạch
- Điện trở trong mạch điện trở mắc nối tiếp
- Dòng điện trong mạch điện trở mắc nối tiếp
- Điện áp trong mạch điện trở mắc nối tiếp
- Điện trở trong mạch điện trở mắc song song
- Điện áp và dòng điện trong mạch điện trở mắc song song
- Điện trở trong mạch điện trở mắc hỗn hợp
- Điện áp trong mạch điện trở mắc hỗn hợp
- Dòng điện trong mạch điện trở mắc hỗn hợp
- Công suất trong mạch điện trở mắc nối tiếp
- Công suất trong mạch điện trở mắc song song
- Công suất trong mạch điện trở mắc hỗn hợp.
- Kiểu hộp màu đen, chất liệu vỏ hộp nhôm, hai nắp hộp bằng nhựa đúc màu đen
- Kiểu in hình chỉ dẫn: in phim trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị.
- Chân cắm loại M2 tiêu chuẩn.
Nội dung đào tạo Bộ thí nghiệm cơ bản về mạch điện DC - MITA.DC020T
- Nguồn công suất DC trong nối tiếp và song song
- Nguồn DC đối ngẫu
- Xác định loại chuyển mạch
- Khái niệm đảo mạch
- Định luật Ôm: Điện trở mạch
- Định luật Ôm: Dòng điện mạch
- Định luật Ôm: Điện áp mạch
- Điện trở trong mạch điện trở mắc nối tiếp
- Dòng điện trong mạch điện trở mắc nối tiếp
- Điện áp trong mạch điện trở mắc nối tiếp
- Điện trở trong mạch điện trở mắc song song
- Điện áp và dòng điện trong mạch điện trở mắc song song
- Điện trở trong mạch điện trở mắc hỗn hợp
- Điện áp trong mạch điện trở mắc hỗn hợp
- Dòng điện trong mạch điện trở mắc hỗn hợp
- Công suất trong mạch điện trở mắc nối tiếp
- Công suất trong mạch điện trở mắc song song
- Công suất trong mạch điện trở mắc hỗn hợp.
—————————————————————–
