Bộ thí nghiệm cơ bản về mạch logic số:

Bộ thí nghiệm cơ bản về mạch logic số:

Bộ thí nghiệm bao gồm 4 module:
- Module bộ thí nghiệm chính;
- Module No-1 Digital Logic Fundamentals;
- Module No-2 Digital Logic Fundamentals;
- Module No-3 Digital Logic Fundamentals.

Module bộ thí nghiệm chính

1- Đầu ra nguồn một chiều có thể điều chỉnh được từ 0 đến ±15V cấp cho các mạch cắm trên board.
2- Biến trở điều chỉnh nguồn một chiều từ 0 đến +15V
3- Đầu ra nguồn một chiều ±12V cấp cho các mạch cắm trên board.
4- Biến trở điều chỉnh nguồn một chiều từ 0 đến -15V
5- Đầu ra nguồn một chiều ±5V cấp cho các mạch cắm trên board.
6- Đầu ra phát xung chức năng (xung sin, xung vuông, xung tam giác) (Function Generator)
7- Chuyển mạch chọn tín hiêu phát xung:
                      Sóng hình sin biên độ biến thiên 0 ~ 8 Vpp
                      Sóng hình vuông biên độ biến thiên 0 ~ 8 Vpp
                      Sóng hình tam giác biên độ biến thiên 0 ~ 6 Vpp
8- Khu vực cắm các bộ thí nghiệm và các linh kiện rời.
9- Chuyển mạch chọn dải tần số: (Range)

                       X1: 1Hz ÷ 10Hz

                       X10: 10Hz ÷ 100Hz

                       X100: 100Hz ÷ 1KHz

                       X1K: 1KHz ÷ 10KHz

                       X10K: 10KHz ÷ 100KHz

10- Biến trở điều chỉnh tần số tín hiệu.(Frequency)
11- Biến trở điều chỉnh biên độ tín hiệu.(Amplitude)
12- Là 2 nút ấn đặt các đầu ra từ đóng sang mở và từ mở sang đóng.
13- Các đầu ra tín hiệu.
14- 8 Bits Data Switches: 8 bít dữ liệu đầu vào là bộ chuyển mạch bập bênh và các đầu ra tương ứng. Khi bộ chuyển đổi ở vị trí “down” (đèn tắt) thì dữ liệu đầu vào ở mức thấp (mức logic 0), khi bộ chuyển đổi ở vị trí “on” (đèn sáng) thì dữ liệu đầu vào ở mức cao (mức logic 1).
15- Biến trở điều chỉnh: VR2 = 100kΩ.
16- Đầu ra biến trở VR2 = 100kΩ.
17- Biến trở điều chỉnh: VR1 = 1kΩ.
18- Đầu ra biến trở VR2 = 1kΩ.
19- Là 2 led 7 thanh để hiển thị số đầu ra bộ giải mã.(Digital Displays)
20- Mã BCD led 7 thanh
21- 8 Bits Led Display: 8 led hiển thị 8 đầu vào riêng biệt. Led sáng khi tín hiệu vào ở mức cao, Led tắt khi tín hiệu vào ở mức thấp hoặc tín hiệu vào không có. Khi công tắc gạt xuống (đèn tắt) thì dữ liệu đầu vào ở mức thấp (mức logic 0), khi công tắc gạt lên (đèn sáng) thì dữ liệu đầu vào ở mức cao (mức logic 1).

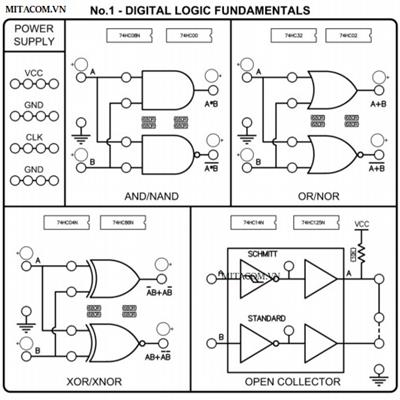

Module No.1 bao gồm 4 khối mạch thí nghiệm: AND/NAND, OR/NOR,XOR/XNOR, Collector hở (Open Collector).

Module No.2 bao gồm 4 khối mạch thí nghiệm: JK flip-flop, D-type flipflop, Set/reset flip-flop, T flip-flop from JK flip-flop.

Module No.3 bao gồm 3 khối mạch thí nghiệm: Cổng đầu ra 3 trạng thái (Tri-state output), so sánh TTL/CMOS (TTL/CMOS comparison), điều khiển bus dữ liệu (Data bus control).

—————————————————————–​
