Bộ thực hành điện tử công suất

Bộ thực hành điện tử công suất

☺ Module bộ nguồn

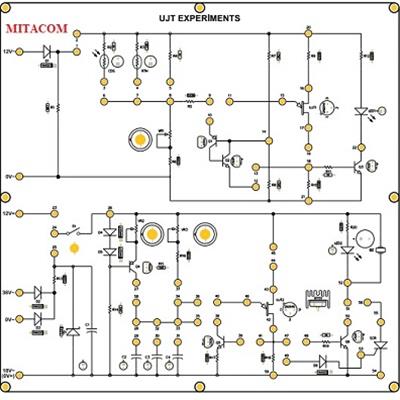

☺ Bộ thí nghiệm UJT
☺ Bộ thí nghiệm Diac và Triac
☺ Bộ thí nghiệm TRIAC điều chỉnh điện áp
☺ Bộ thí nghiệm Triac điều khiển độ sáng của
đèn và điều khiển tốc độ động cơ
☺ Bộ thí nghiệm chỉnh lưu dùng SCR
☺ Bộ thí nghiệm JFET và MOSFET
☺ Bộ thí nghiệm về IGBT

Thông số chung

- Bộ thiết bị được thiết kế thành các module chuẩn A4, với kích thước tiêu chuẩn và cùng chuẩn kết nối, giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm.
- Bề mặt module: được phủ melamin chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện.
- Kiểu in hình chỉ dẫn: In phim trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị.
- Chất liệu hộp module: Nhựa PVC
- Trên mặt panel đã tích hợp các jack cắm 4mm chống giật
Nội dung đào tạo:
-  Phép đo cơ bản và đặc tính của linh kiện điện tử công suất
+ Hoạt động của máy hiện sóng và bộ khuếch đại vi sai
+ Phép đo và đặc tính của SCR
+ Phép đo và đặc tính của TRIAC
+ Phép đo và đặc tính của IGBT
+ Phép đo và đặc tính của MOSFET.

- Chỉnh lưu 1 pha/ 3 pha (AC-DC)
+ Hoạt động của bộ tạo biến tham chiếu và bộ điều khiển góc mở 3 pha
+ Hoạt động của bộ biến đổi dòng/áp
+ Chỉnh lưu không điều khiển 1 pha nửa chu kỳ (Chỉnh lưu nửa sóng)
+ Chỉnh lưu không điều khiển 1 pha cả chu kỳ( Chỉnh lưu toàn sóng)
+ Bộ chỉnh lưu có điều khiển 1 pha nửa chu kỳ (bộ chỉnh lưu có điều khiển nửa chu kỳ)
+ Bộ chỉnh lưu có điều khiển 1 pha cả chu kỳ
+ Bộ chỉnh lưu bán điều khiển đối xứng 1 pha cả chu kỳ
+ Bộ chỉnh lưu bán điều khiển bất đối xứng 1 pha cả chu kỳ
+ Bộ chỉnh lưu không điều khiển 3 pha hình tia
+ Bộ chỉnh lưu không điều khiển 3 pha cả chu kỳ
+ Bộ chỉnh lưu có điều khiển 3 pha hình tia
+ Bộ chỉnh lưu bán điều khiển 3 pha cả chu kỳ
+ Bộ chỉnh lưu có điều khiển 3 pha cả chu kỳ

- Điều khiển pha (AC-AC)
+ Bộ điều chỉnh AC bán điều khiển 1 pha
+ Bộ điều chỉnh AC có điều khiển 1 pha
+ Bộ điều chỉnh AC bán điều khiển 3 pha cả chu kỳ
+ Bộ điều chỉnh AC có điều khiển 3 pha cả chu kỳ

-  Bộ biến tần 1 pha/ 3 pha (AC-DC-AC)
+ Đặc điểm cơ bản về nghịch lưu và nguyên lý biến đổi tần số
+ Mạch điều khiển PWM 1 pha
+ Mạch điều khiển PWM 3 pha

- Biến đổi điện áp 1 chiều
+ Biến đổi điện áp 1 chiều kiểu tăng áp (Boost)
+ Biến đổi điện áp 1 chiều kiểu giảm áp (Buck)
+ Biến đổi điện áp 1 chiều kiểu đẩy kéo (Buck - Boost)
Danh mục các module:
- 01 Module nguồn một chiều (đối xứng DC15V)
- 01 Module tạo điện áp tham chiếu
- 01 Module khuếch đại vi sai
- 01 Module biến đổi dòng/áp
- 01 Module điều chỉnh góc mở 3 pha
- 01 Module đồng hồ đo điện áp một chiều
- 01 Module đồng hồ đo dòng một chiều
- 01 Module đồng hồ đo công suất
- 01 Module đào tạo tải điện trở ba pha
- 01 Module đào tạo tải điện cảm
- 01 Module biến đổi điện áp 1 chiều kiểu tăng áp (Boost)
- 01 Module biến đổi điện áp 1 chiều kiểu giảm áp (Buck)
- 01 Module biến đổi điện áp 1 chiều kiểu đẩy kéo (Buck - Boost)
- 01 Module cầu công suất 1 pha (IGBT)
-01 Module điều chế độ rộng xung một chiều
- 01 Module điều chỉnh nghịch lưu 1 pha PWM
- 01 Module điều chỉnh nghịch lưu 3 pha PWM
- 01 Module đào tạo chỉnh lưu cầu (3 pha)
- 01 Module cầu công suất 3 pha
-01 Module đào tạo đi ốt (đi ốt công suất)
- 01 Module đào tạo thyristor (thyristor công suất)
- 01 Module đào tạo SCR/TRIAC
- 01 Module đào tạo MOSFET/IGBT
-01 Module đào tạo máy biến áp (biến áp cách ly)
-01 Module nguồn AC ba pha (220/380VAC cách ly)
- 01 Module đào tạo động cơ xoay chiều
- 01 Module động cơ một chiều
-01 Module đào tạo cầu chì
- 01 Module đào tạo Aptomat 3 pha
- 01 Bộ phụ kiện
- 01 Tài liệu hướng dẫn sử dụng
