Giải pháp thiết kế và thi công trạm biến áp khách sạn tại Việt Trì
Giải pháp thiết kế và thi công trạm biến áp khách sạn tại Việt Trì là Trạm biến áp là kiểu trạm xây 3 buồng bao gồm: 1 buồng cao thế đặt tủ RMU 24kV-630A và 1 buồng MBA 1500kVA, 1 buồng hạ thế..
Giải pháp thiết kế và thi công trạm biến áp khách sạn tại Việt Trì
Trạm biến áp là kiểu trạm xây 3 buồng bao gồm: 1 buồng cao thế đặt tủ RMU 24kV-630A và 1 buồng MBA 1500kVA, 1 buồng hạ thế.. Nguồn điện trung thế cấp đến trạm là đường cáp ngầm.
1. Sơ đồ nguyên lý
* Phía trung thế 22kV:
Lắp đặt 01 tủ RMU 24kV cách điện SF6, gồm 4 ngăn:
02 ngăn cầu dao phụ tải 24KV - 630A-20KA/1s
01 ngăn cầu dao phụ tải kèm cầu chì sang MBA (cầu dao 24kV 200A-20KA/1s ; dây chảy cầu chì phù hợp với cấp điện áp đang có của ngành điện đối với cấp điện áp 35kV là 50A, đối với cấp điện áp 10kV là 160A).
Từ hàm dưới cầu chì sang máy biến áp dùng cáp 24KV Cu-XLPE-PVC 3x50mm2 ruột đồng.
Trung tính máy biến áp được nối vào hệ thống tiếp địa trạm bằng dây đồng mềm M240.
* Máy biến áp: Lắp mới 01 MBA dung lượng 1500kVA –35/10/0,4 kV bằng máy biến áp mới kiểu trong nhà, cách điện dầu.
- Công suất định mức 1500kVA
- Điện áp 35/102*2,5%/0,4KV.
- Tổ đấu dây /Y0-11
* Phía hạ thế: Lắp mới 01 tủ hạ thế trọn bộ 3 ngăn 600V-2500A, hệ thống thanh cái chịu được dòng ngắn mạch 85kAs bao gồm: KT (800x2100x800 + 700x2100x800 + 800x2100x800)
Ngăn 01 :
- 01 máy cắt tổng (cho máy biến áp) ACB 600V-2500A, Icu=85kA
- 02 aptômát nhánh MCCB 600V-1000A, Icu=70kA cho HT điều hoà
Ngăn 02 :
- 01 hệ thống tự động chuyển nguồn ATS
- 02 aptômát nhánh MCCB 600V-400A, Icu=45kA cho chiếu sáng + bơm nước + cứu hoả + thang máy
- 01 aptômát nhánh MCCB 220V-20A, Icu=36kA tự dùng cho trạm
Ngăn 03 :
- 01 máy cắt tổng (cho máy biến áp) ACB 600V-630A, Icu=75kA
* Cáp ra vào MBA:
- Từ tủ cầu dao hợp bộ RMU trung thế sang MBA sử dụng cáp cũ 24kV/Cu/XLPE-3*50mm2.
- Từ cực hạ thế của máy biến áp dẫn đến tủ hạ thế dùng 24 sợi cáp 1KV- XLPE-Cu 1x240mm2, cáp được đi vòng phía dưới tủ trước khi đấu vào AUTOMAT tổng . (Mỗi pha 6 sợi, trung tính 6 sợi)
* Phía trung thế 22kV:
Lắp đặt 01 tủ RMU 24kV cách điện SF6, gồm 4 ngăn:
02 ngăn cầu dao phụ tải 24KV - 630A-20KA/1s
01 ngăn cầu dao phụ tải kèm cầu chì sang MBA (cầu dao 24kV 200A-20KA/1s ; dây chảy cầu chì phù hợp với cấp điện áp đang có của ngành điện đối với cấp điện áp 35kV là 50A, đối với cấp điện áp 10kV là 160A).
Từ hàm dưới cầu chì sang máy biến áp dùng cáp 24KV Cu-XLPE-PVC 3x50mm2 ruột đồng.
Trung tính máy biến áp được nối vào hệ thống tiếp địa trạm bằng dây đồng mềm M240.
* Máy biến áp: Lắp mới 01 MBA dung lượng 1500kVA –35/10/0,4 kV bằng máy biến áp mới kiểu trong nhà, cách điện dầu.
- Công suất định mức 1500kVA
- Điện áp 35/102*2,5%/0,4KV.
- Tổ đấu dây /Y0-11
* Phía hạ thế: Lắp mới 01 tủ hạ thế trọn bộ 3 ngăn 600V-2500A, hệ thống thanh cái chịu được dòng ngắn mạch 85kAs bao gồm: KT (800x2100x800 + 700x2100x800 + 800x2100x800)
Ngăn 01 :
- 01 máy cắt tổng (cho máy biến áp) ACB 600V-2500A, Icu=85kA
- 02 aptômát nhánh MCCB 600V-1000A, Icu=70kA cho HT điều hoà
Ngăn 02 :
- 01 hệ thống tự động chuyển nguồn ATS
- 02 aptômát nhánh MCCB 600V-400A, Icu=45kA cho chiếu sáng + bơm nước + cứu hoả + thang máy
- 01 aptômát nhánh MCCB 220V-20A, Icu=36kA tự dùng cho trạm
Ngăn 03 :
- 01 máy cắt tổng (cho máy biến áp) ACB 600V-630A, Icu=75kA
* Cáp ra vào MBA:
- Từ tủ cầu dao hợp bộ RMU trung thế sang MBA sử dụng cáp cũ 24kV/Cu/XLPE-3*50mm2.
- Từ cực hạ thế của máy biến áp dẫn đến tủ hạ thế dùng 24 sợi cáp 1KV- XLPE-Cu 1x240mm2, cáp được đi vòng phía dưới tủ trước khi đấu vào AUTOMAT tổng . (Mỗi pha 6 sợi, trung tính 6 sợi)

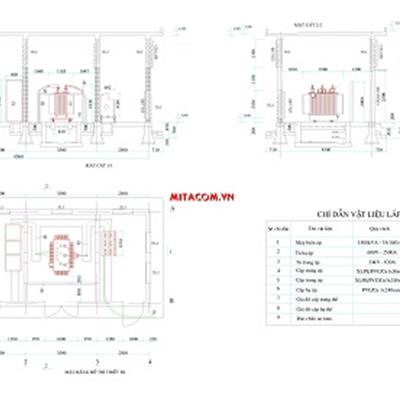

2. Bố trí thiết bị điện
Trạm biến áp được bố trí theo kiểu trạm xây gồm 4 buồng có kích thước: buồng cáo thế 5*2.5*4.5m + 02 buồng MBA 5*3.5*4.5m + 01 buồng hạ thế 5*2.5*4.5m, trong đó bố trí của từng buồng bao gồm:
Buồng trung thế: có kích thước 5*2.5*4.5m , trong đó bố trí:
- 1 tủ hợp bộ cầu dao phụ tải RMU-24kV 3 ngăn.
Buồng máy biến áp: có kích thước 5*3.5*4.5m , trong đó bố trí:
- Mỗi buồng đặt 01 MBA 1500kVA – 35/102*2,5%/0,4KV.
Buồng hạ thế: có kích thước 5*2.5*4.5m, trong đó bố trí:
- Hệ thống tủ điện hạ thế 600V-2250A-85kA/s (3 ngăn)
Trạm biến áp được bố trí theo kiểu trạm xây gồm 4 buồng có kích thước: buồng cáo thế 5*2.5*4.5m + 02 buồng MBA 5*3.5*4.5m + 01 buồng hạ thế 5*2.5*4.5m, trong đó bố trí của từng buồng bao gồm:
Buồng trung thế: có kích thước 5*2.5*4.5m , trong đó bố trí:
- 1 tủ hợp bộ cầu dao phụ tải RMU-24kV 3 ngăn.
Buồng máy biến áp: có kích thước 5*3.5*4.5m , trong đó bố trí:
- Mỗi buồng đặt 01 MBA 1500kVA – 35/102*2,5%/0,4KV.
Buồng hạ thế: có kích thước 5*2.5*4.5m, trong đó bố trí:
- Hệ thống tủ điện hạ thế 600V-2250A-85kA/s (3 ngăn)
3. Đo đếm điện và bảo vệ máy biến thế
* Đo đếm điện : Ngăn đo đếm được đặt trong hòm kín niêm phong, kẹp chì theo quy định của ngành điện, bao gồm
• 06 máy biến dòng hạ thế 2500/5A, cấp chính xác 0,5 dung lượng 15VA (03 máy dùng cho mạch đo, 03 máy dùng cho mạch đếm)
• 01 Vol kế 0500V, ccx=1 kèm chỉnh mạch dùng đo điện áp các pha phía hạ thế;
• 03 đồng hồ Ampe xoay chiều 02250A, ccx=1 đấu với 3 máy biến dòng của mạch đo dùng đo phụ tải phía hạ thế từng pha.
• 01 công tơ điện tử 3x5A; 3x380/220V do Điện lực cấp và niêm phong kẹp chì
* Bảo vệ MBA :
- Bảo vệ quá dòng phía trung thế đặt cầu dao phụ tải 200A + cầu chì 24kV có dây chảy 50A đối với cấp điện áp 35kV và 160A đối với cấp điện áp 10kV
- Bảo vệ quá dòng phía hạ thế bằng 01 máy cắt tổng hạ thế ACB-2500A.
4. Nối đất trạm.
- Sử dụng hệ thống thanh dẫn và dàn cọc tiếp địa quanh trạm, trước khi đấu nối kiểm tra, thí nghiệm lại nếu không đạt báo chủ nhiệm đề án và Chủ đầu tư cho đóng bổ xung cọc tiếp địa.
- Trạm được bố trí hệ tiếp địa chung cho cả tiếp địa làm việc và tiếp địa an toàn, toàn hệ thống nối đất này gồm 12 cọc L63x63x6 dài 2,5m được đóng sâu 0,7m dọc xung quanh TBA, Dùng thép dẹt 40x4 hàn nối liền các cọc với nhau Hh =10mm, dùng thép dẹt 25x4 hàn nối dâu lên trên và kéo dọc quanh trạm.
- Vỏ MBA, vỏ tủ điện hạ thế, trung thế, cửa lưới, cửa ra vào, rào chắn an toàn... được nối với hệ thống tiếp địa chung bằng thép dẹt 25x4. Riêng tiếp địa trung tính MBA được nối bằng dây đồng mềm nhiều sợi M240, luồn trong ống nhựa cứng nối xuống tiếp địa trạm.
- Sau khi thi công xong nếu đo điện trở nối đất mà trị số Rz > 4 thì đơn vị thi công cùng chủ đầu tư báo cho đơn vị thiết kế biết để thiết kế bổ xung.
* Đo đếm điện : Ngăn đo đếm được đặt trong hòm kín niêm phong, kẹp chì theo quy định của ngành điện, bao gồm
• 06 máy biến dòng hạ thế 2500/5A, cấp chính xác 0,5 dung lượng 15VA (03 máy dùng cho mạch đo, 03 máy dùng cho mạch đếm)
• 01 Vol kế 0500V, ccx=1 kèm chỉnh mạch dùng đo điện áp các pha phía hạ thế;
• 03 đồng hồ Ampe xoay chiều 02250A, ccx=1 đấu với 3 máy biến dòng của mạch đo dùng đo phụ tải phía hạ thế từng pha.
• 01 công tơ điện tử 3x5A; 3x380/220V do Điện lực cấp và niêm phong kẹp chì
* Bảo vệ MBA :
- Bảo vệ quá dòng phía trung thế đặt cầu dao phụ tải 200A + cầu chì 24kV có dây chảy 50A đối với cấp điện áp 35kV và 160A đối với cấp điện áp 10kV
- Bảo vệ quá dòng phía hạ thế bằng 01 máy cắt tổng hạ thế ACB-2500A.
4. Nối đất trạm.
- Sử dụng hệ thống thanh dẫn và dàn cọc tiếp địa quanh trạm, trước khi đấu nối kiểm tra, thí nghiệm lại nếu không đạt báo chủ nhiệm đề án và Chủ đầu tư cho đóng bổ xung cọc tiếp địa.
- Trạm được bố trí hệ tiếp địa chung cho cả tiếp địa làm việc và tiếp địa an toàn, toàn hệ thống nối đất này gồm 12 cọc L63x63x6 dài 2,5m được đóng sâu 0,7m dọc xung quanh TBA, Dùng thép dẹt 40x4 hàn nối liền các cọc với nhau Hh =10mm, dùng thép dẹt 25x4 hàn nối dâu lên trên và kéo dọc quanh trạm.
- Vỏ MBA, vỏ tủ điện hạ thế, trung thế, cửa lưới, cửa ra vào, rào chắn an toàn... được nối với hệ thống tiếp địa chung bằng thép dẹt 25x4. Riêng tiếp địa trung tính MBA được nối bằng dây đồng mềm nhiều sợi M240, luồn trong ống nhựa cứng nối xuống tiếp địa trạm.
- Sau khi thi công xong nếu đo điện trở nối đất mà trị số Rz > 4 thì đơn vị thi công cùng chủ đầu tư báo cho đơn vị thiết kế biết để thiết kế bổ xung.
