Hệ thống trạm Robot cấp nắp

Thông số kỹ thuật chung:
- Điện áp làm việc: 220VAC/50Hz.
- Các linh kiện thiết bị chính nhập khẩu, lắp ráp tại Việt Nam.
- Khối điều khiển PLC: Cho phép điều khiển và vận hành trạm riêng rẽ.
- Khối điều khiển PLC kỹ thuật số đã được đi dây đầy đủ trên bảng và đã chuẩn bị các cổng I/O để kết nối truyền thông nối với các trạm.
- Điều khiển khí bằng các van điện từ khí nén.
- Dây điện điều khiển, dây khí được đi dây bố trí cách gọn gàng.
- Các trạm được ghép cố định với bàn xoay, khi hoạt động thành một vòng tròn lắp ráp sản phẩm kép kín.
- Tích hợp công nghệ IOT 4.0 (xu hướng công nghiệp 4.0) trong đào tạo, thực hành
Mua trả góp

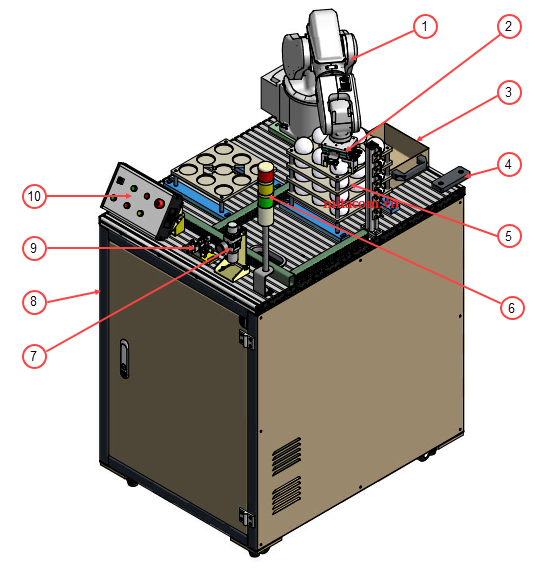

Hệ thống trạm Robot cấp nắp:

1: Robot ABB IRB120
2: Cụm tool kẹp
3: khay chứa nắp không ấn vào được
4: Thanh liên kết trạm
5: Cụm pallet chứa nắp
6: Đèn tháp báo trạng thái
7: Cụm bộ lọc điều áp
8: Bộ khung bàn
9: Cụm van điện từ
10: Cụm panel điều khiển
Thông số kỹ thuật chung:
-    Điện áp làm việc: 220VAC/50Hz.
-    Các linh kiện thiết bị chính nhập khẩu, lắp ráp tại Việt Nam.
-    Khối điều khiển PLC: Cho phép điều khiển và vận hành trạm riêng rẽ.
-    Khối điều khiển PLC kỹ thuật số đã được đi dây đầy đủ trên bảng và đã chuẩn bị các cổng I/O để kết nối truyền thông nối với các trạm.
-    Điều khiển khí bằng các van điện từ khí nén.
-    Dây điện điều khiển, dây khí được đi dây bố trí cách gọn gàng.
-    Các trạm được ghép cố định với bàn xoay, khi hoạt động thành một vòng tròn lắp ráp sản phẩm kép kín.
-    Tích hợp công nghệ IOT 4.0 (xu hướng công nghiệp 4.0) trong đào tạo, thực hành
Thông số kỹ thuật chung
-    Điện áp làm việc: 220VAC/50Hz.
-    Các linh kiện thiết bị chính nhập khẩu, lắp ráp tại Việt Nam.
-    Khối điều khiển PLC: Cho phép điều khiển và vận hành trạm riêng rẽ.
-    Khối điều khiển PLC kỹ thuật số đã được đi dây đầy đủ trên bảng và đã chuẩn bị các cổng I/O để kết nối truyền thông nối với các trạm.
-    Điều khiển khí bằng các van điện từ khí nén.
-    Dây điện điều khiển, dây khí được đi dây bố trí cách gọn gàng.
-    Các trạm được ghép cố định với bàn xoay, khi hoạt động thành một vòng tròn lắp ráp sản phẩm kép kín.
-    Tích hợp công nghệ IOT 4.0 (xu hướng công nghiệp 4.0) trong đào tạo, thực hành
•    Cụm khung bàn
-    Kích thước: 912 x 700 x 1026mm (DxRxC)
-    Cửa 2 cánh , có khóa , thuận tiện cho việc đấu nối và quan sát
-    Khung bàn được lắp ráp từ các thanh nhôm định hình và các tấm CT3 sơn tĩnh điện.
-    Mặt bàn được ghép từ các thanh nhôm định hình dày 2mm có rãnh chữ T để dễ đàng gá lắp các cụm lên mặt bàn , anode bề mặt , đảm bảo độ bền và thẩm mỹ
-    Hệ khung bàn gá lên 04 cụm chân tăng kèm bánh xe
-    05 Giá để đế  bằng nhựa cứng , mỗi Giá có thể chứa 9 đế , các giá tự định vị j vị trí khi xếp chồng
-    01 Giá để sản phẩm lỗi
-    01 Hộp điều khiển , thân hộp được lằm bằng nhôm định hình, anode hóa bề mặt , kích thước 155x 55 dày 2mm , mặt hộp làm bằng phit dày 2,5 mm , phủ laminate 2 mặt,  trên mặt có in phim chỉ dẫn , 2 đầu được bịt bằng 2 tấm nhựa ABS màu đen theo đúng biên dạng của hộp nhôm.
•    Cụm Robot UR3 UNIVERSAL:
-    Robot IRB 120 ABB:
+    Tải trọng max 3kg, tầm với 580mm, số bậc tự do: 6 bậc.
+    Độ chính xác ±0.01mm
+    Khối lượng : 25Kg
+    Tiêu chuẩn chống nước  : IP30
+    Độ ồn <70dB
-    Bộ điều khiển Robot
+    + Model: IRC 5
+    Hãng sản xuất: ABB - Thụy điển
+    Xuất xứ: trung Quốc
+    Nguồn cấp 220VAC/50Hz
+    Kích thước 449 x 442 x 310mm ( DxRxC )
+    Khối lượng : 30kg
+    Bộ điều khiển đa nhân
+    Đi kèm tay dạy lập trình kiểu màn hình cảm ứng, có tích hợp sẵn 3D Joystick
+    Số cổng vào/ra: 16I/16O
-    Tay dạy lập trình
+    Hãng sản xuất: ABB - Thụy điển
+    Xuất xứ: trung Quốc
+    Kích thước màn hình: 6.5", loại màn hình màu, cảm ứng
+    Các tổ hợp phím: 04 phím cho phép người sử dụng tự đặt chức năng cho phím. 01 Nút dừng khẩn cấp. 01 Joystick. 04 Phím chuyên dụng cho việc chạy chương trình.
+    Số cổng vào/ra: 16I/16O
-    Phần mềm Robotstudio
+    50 licenses cho dạy học
+    Lập trình offline và Mô phỏng hệ thống Robot
+    Lập trình Offline.
•    Cụm thiết bị khí nén
-    01 bộ lọc điều áp SMC, cỡ lọc 5 µm , dải điều chỉnh từ 0 – 1Mpa , cơ cấu gá điều chỉnh được được độ nghiêng góc nhìn đồng hồ .
-    01 van khí 5/3 đóng vị trí giữa , 2 cuộn hút , điện áp 24VDC , có kèm đèn báo
-    01 bộ phụ kiện đầu nối, xả giảm âm , đầu bịt
-    01 xi lanh tay kẹp , có cảm biến phát hiện hành trình .
•    Module mô phỏng vào ra số
-    Module làm chức năng chuyển đổi từ các chân của connector sang các chân của DB (tương thích với các bộ điều khiển).
-    Sử dụng với các loại đầu vào khác nhau
-    Kích thước hộp: 90x93x40mm (DxRxC)
-    Nguồn cấp: 24VDC.
-    Led báo trạng thái các đầu vào/ra, báo Nguồn
-    Khối đầu vào:
+    Số đầu vào: 8DI
+    Điện áp đầu vào: 24VDC
+    Kiểu đầu vào: NPN/PNP ( lựa chọn bằng Switch).
+    Kiểu kết nối: DB, Connector.
-    Khối đầu ra:
+    Số đầu ra: 8DO
+    Điện áp đầu ra: 24VDC
+    Kiểu đầu ra: PNP.
+    Kiểu kết nối: DB, Connector.
-    Kiểu hộp, màu xanh, chất liệu vỏ hộp nhựa ABS, hai nắp hộp bằng nhựa.
-    Kiểu in hình chỉ dẫn: in phim trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị.
-    Các phần tử chính của module mô phỏng vào ra số: 01 hộp nhựa, 02 nắp hộp nhựa, 01 Mạch điện tử, 01 cổng DB
•    Module thực hành PLC S7-300
-    Mục đích sử dụng: Sử dụng để điều khiển hoạt động của trạm, thực tập lập trình với ứng dụng cụ thể; Cho phép điều khiển và vận hành trạm riêng rẽ và mỗi trạm được sử dụng một bộ PLC  riêng.
-    Sản phẩm được chứng nhận về chỉ tiêu công suất, dòng rò, cao áp phù hợp với TCVN 5699-1:2010 và tiêu chuẩn IEC 60335-1 :2010, đảm bảo an toàn trong quá trình vận hành và thực tập
-    Loại PLC S7 300, CPU 314C - 2PN/DP
-    Nguồn cấp 24 VDC
-    Đầu vào số: 24 đầu
-    Bộ đếm tốc độ cao: 04 bộ
-    Đầu ra số: 16 đầu
-    Đầu vào/ra tương tự (AI/AO): 04/02
-    Đầu PT 100: 01 đầu
-    Cổng truyền thông: 01 cổng MPI/DP, 02 cổng Ethernet
•    Cụm panel điều khiển
-    Chất liệu hộp: Nhôm định hình, anot hóa bề mặt, dày 2mm
-    Chất liệu mặt module: Được làm bằng phíp trắng dày 2.5mm, phủ nhựa ABS chuyên dụng cho thiết bị
-    Kiểu in hình chỉ dẫn: In phim trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị.
-    Các thiết bị trên mặt panel:
+    Nút dừng khẩn phi 16mm
+    Chuyển mạch phi 16mm
+    Nút ấn phi 16 liền đèn 24V màu đỏ
+    Nút ấn phi 16 liền đèn 24V màu xanh
+    Đèn báo phi 16 màu xanh 24V
+    Đèn báo phi 16 màu đỏ 24V
•    Panel thiết bị điện
-    Chức năng: Cấp nguồn và bảo vệ các thiết bị điện trong hệ thống.
-    Nguồn cấp: 220VAC/50Hz.
-    Các thiết bị chính:
+    Aptomat 1 pha:
Số cực: 02 cực
Dòng điện định mức: 10A
+    Contactor :
       Điện áp cuộn hút: 220VAC/50Hz
       Dòng điện định mức: 9A
+    Rơ le trung gian:
       Điện áp cuộn hút: 24VDC
       Định mức tiếp điểm: 5A/250VAC hoặc 5A/30VDC
       Số tiếp điểm: 02 NO – 02 NC
+    Ổ cắm nguồn 1 pha 3 chấu
+    Cầu đấu điều khiển
+    Máng nhựa đi dây
•    Cụm đèn tháp:
-    Điện áp: 24VDC
-    Màu hiển thị: Đỏ, vàng, xanh
•    Cụm cảm biến phát hiện giá và số giá
-    Chức năng: Phát hiện có giá tại vị trí và số giá
-    Số cảm biến: 03 cảm biến
-    Loại cảm biến: Cảm biến quang
-    Loại phát hiện: Phản xạ khuếch tán
-    Khoảng cách phát hiện: 10 – 50mm
-    Đối tượng phát hiện: Mờ đục
-    Nguồn cấp: 12 – 24VDC
-    Ngõ ra: NPN
•    Cụm cảm biến phát hiện nắp
-    Chức năng: Phát hiện có nắp ở trong giá
-    Số cảm biến: 01 cảm biến
-    Loại cảm biến: Cảm biến quang
-    Loại phát hiện: Phản xạ khuếch tán
-    Khoảng cách phát hiện: 10 – 50mm
-    Đối tượng phát hiện: Mờ đục
-    Nguồn cấp: 12 – 24VDC
-    Ngõ ra: NPN
—————————————————————–​
