Thiết kế hệ thống điều hòa và hệ thống thông gió Bệnh viện sản nhi - ĐN

Thiết kế hệ thống điều hòa và hệ thống thông gió Bệnh viện sản nhi - ĐN

Giải pháp kỹ thuật của hệ thống điều hòa và hệ thống thông gió Bệnh viện sản nhi

- Ngoài chức năng kiểm soát nhiệt độ, độ ẩm giống như một hệ thống điều hòa không khí, mục đích chính của hệ thống khí sạch nhằm cung cấp hệ thống thông khí sạch, kiểm soát nhiễm khuẩn trong các phòng mổ và phòng hồi sức. Các nghiên cứu chỉ ra rằng các nhiễm khuẩn vết mổ phần lớn là do vi khuẩn từ da của chính bệnh nhân hoặc các phân tử hạt từ các nhân viên y tế trong phòng mổ, phòng hồi sức. Chính vì thế, hệ thống khí sạch trong phòng mổ và phòng hồi sức phải được thiết kế để đảm bảo việc chống nhiễm khuẩn và mang các vi khuẩn, hạt phân tử ra khỏi phòng mổ, phòng hồi sức theo với các tiêu chí chính:
- Thông khí tổng thể (tổng lưu lượng gió cấp/giờ, tần suất trao đổi gió/giờ, tỷ lệ lấy gió tươi) đáp ứng tiêu chuẩn quốc tế về phòng sạch, phù hợp với tiêu chuẩn Việt Nam.

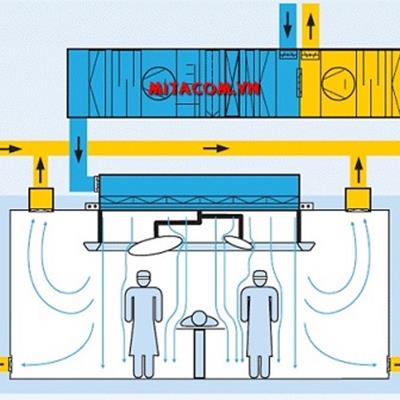

- Dòng khí phân phối trong phòng mổ là dòng khí đơn chiều để làm giảm sự phát tán các vi khuẩn trong phòng mổ. Do đó, các cửa gió hồi phòng mổ phải được thiết kế ở 4 góc phòng mổ, bao gồm 1 cửa phía gần sàn và 1 cửa phía gần trần phòng mổ nhằm giảm thiểu các xung động khí, giảm sự phân bố vi khuẩn.
- Áp lực trong phòng mổ và phòng hồi sức phải dương so với khu vực bên ngoài (ngăn chặn sự xâm nhập của vi khuẩn)
- Hệ thống xử lý không khí chuyên dụng và hệ thống cấp gió vào phòng mổ, phòng hồi sức phải sử dụng các phin lọc chuyên dụng để loại bỏ vi khuẩn, bụi trong khí cấp vào, ngăn chặn sự ô nhiễm.
- Hệ thống khí sạch phòng mổ, phòng hồi sức phải có độ ồn đáp ứng tiêu chuẩn Việt Nam và quốc tế (<= 50dB với Class 10.000, <= 45dB với Class 100.000) đảm bảo sự thoải mái cho nhân viên y tế và bệnh nhân.
- Hộp cấp gió cho phòng mổ phải có diện tích đủ lớn để bao phủ toàn bộ khu vực bàn mổ và khu vực làm việc xung quanh bàn mổ.
- Sử dụng các AHU sạch chuyên dụng đáp ứng các tiêu chuẩn EN1886 nhằm ngăn chặn sự xâm nhập của vi khuẩn trong các AHU.
- Mỗi một AHU được thiết kế cho mỗi phòng mổ, và các khu vực quan trọng nhằm chống nhiễm chéo, ngăn chặn sự ô nhiễm trong môi trường phòng mổ. Đồng thời, việc thiết kế mỗi AHU cho mỗi phòng mổ, mỗi khu vực quan trọng cho phép việc kiểm soát độc lập việc vận hành, kiểm soát nhiệt độ, độ ẩm và chênh áp của mỗi khu vực.
- Các AHU ở mỗi tầng theo dõi qua màn hình TD7 điều khiển từng tổ, nhằm giúp việc quản lý vận hành, nhận biết sự cố và quản lý việc bảo trì được thuận lợi, đáp ứng được nhu cầu quản trị bệnh viện hiện đại, giảm thiểu các sai sót và sự cố.
- Hệ thống được thiết kế phải có độ bền để đảm bảo vận hành liên tục.
- Sử dụng các giải pháp tiết kiệm năng lượng vận hành
- Hệ thống được thiết kế vận hành an toàn cho bệnh nhân, cho nhân viên y tế, nhân viên vận hành-bảo trì.
Giải pháp thiết kế thi công hệ thống điều hòa và hệ thống thông gió
Điều kiện thiết kế bên ngoài trời
Nhiệt độ bên ngoài để tính toán thiết kế là nhiệt độ, độ ẩm cao nhất và thấp nhất tại Tp. Đà Nãng và nhiệt độ, độ ẩm trung bình trong năm.
Bệnh viện nằm tại Tp. Đà Nẵng, nhiệt độ ngoài trời để tính toán hệ thống điều hòa không khí được chọn lựa như sau:
Nhiệt độ và độ ẩm ngoài trời mùa hè: T = 37.40C, RH = 50.3%.
Nhiệt độ và độ ẩm ngoài trời mùa đông: T = 16.10C, RH = 90.1%.
Các thông số được lựa chọn theo tiêu chuẩn TCVN 5687-2010 và thống kê của Hội HVAC (Heating, Ventilation & Air-Condioning) Việt Nam.
Sơ đồ nguyên lý hệ thống điều hòa:

Điều kiện thiết kế bên trong Bệnh viện
- Áp dụng theo tiêu chuẩn quốc tế ISO 14644, ISO 14698, TCVN 5687-2010 và NFS 90-351 về phân loại độ sạch cho các khu vực quan trọng trong bệnh viện, các thông số thiết kế hệ thống khí sạch cho phòng mổ và khu hành lang được áp dụng như sau:
Sơ đồ nguyên lý hệ thống thông gió:

Bảng 1. Các thông số thiết kế hệ thống khí sạch cho phòng mổ và khu hành lang
