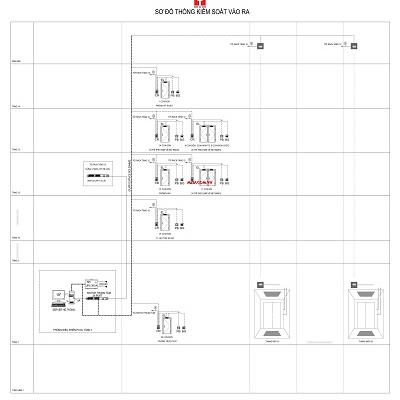

Thiết kế và thi công hệ thống kiểm soát vào ra tòa nhà

Hệ thống được thiết kế để tăng cường đảm bảo an ninh cho tòa nhà, ngăn chặn những xâm nhập bất hợp pháp từ bên ngoài vào tòa nhà, những khu vực, phòng ban có tính chất quan trọng cần bảo vệ an ninh tốt.
Hệ thống sử dụng các đầu đọc thẻ từ kết hợp với khóa từ lắp đặt tại các phòng kỹ thuật, phòng kho, phòng làm việc của nhân viên. Thẻ từ sử dụng loại hoạt động ở tần số 13.56Mhz chống sao chép.
Hệ thống sử dụng máy phát hành thẻ cho khách tích hợp công nghệ đo và cảnh báo thân nhiệt người, cảnh báo cho người quản trị về khả năng người ra vào tòa nhà bị sốt, hạn chế việc lây lan dịch bệnh.
Các thiết bị của hệ thống và máy chủ trung tâm được kết nối với nhau bằng giao thức TCP/IP.

Hạ tầng mạng của hệ thống sử dụng mạng LAN để kết nối tất cả các thiết bị, các bộ điều khiển với máy chủ đặt tại trung tâm điều khiển. Tốc độ mạng sử dụng là 1000Mpbs.
Các thiết bị của hệ thống phải được cấu hình ở 1 lớp mạng riêng để dễ dàng cho công tác quản trị và vận hành.
Phần mềm người sử dụng phải được bảo mật bằng mật khẩu có phân lớp người sử dụng.
Nguồn điện cấp cho toàn bộ hệ thống được lấy từ hệ thống UPS của tòa nhà, giúp hệ thống hoạt động 24/7, đảm bảo an ninh cho tòa nhà.
Hệ thống kiểm soát phải được kết nối với hệ thống báo cháy và sẽ tự động mở toàn bộ cửa để thoát hiểm khi có sự cố cháy xảy ra. Trong trường hợp hệ thống báo cháy bị lỗi, không tác động vào hệ thống thì phải có nút bấm dự phòng để người quản trị hệ thống mở toàn bộ cửa để phục vụ thoát hiểm.
Cáp tín hiệu của hệ thống phải được đi tách biệt với hệ thống điện động lực để chống nhiễu cho đường dữ liệu.
Thiết bị phải được nối tiếp địa theo tiêu chuẩn của nhà sản xuất và tiêu chuẩn an toàn điện.

-    Bộ điều khiển cửa
-    Bộ điều khiển thang máy phân tầng
-    Bộ mở rộng đầu vào/ đầu ra cho thang máy
-    Bộ thu phát tín hiệu không dây dùng cho thang máy
-    Đầu đọc thẻ không tiếp xúc, sử dụng thẻ chống sao chép.
-    Khóa điện từ
-    Khóa chốt thả
-    Máy tính chủ cài đặt phần mềm quản lý hệ thống
-    Switch mạng kết nối thiết bị về trung tâm bằng cáp mạng Cat6
-    Nút nhấn khẩn cấp
-    Nút nhấn mở cửa
-    Phụ kiện….

Bộ điều khiển cửa lắp đặt ở khu vực gần cửa kiểm soát, kết nối đầu đọc, khóa từ và các nút nhất thành 1 tổ hợp để kiểm soát cửa.
Bộ điều khiển liên lạc dữ liệu với máy tính quản lý hệ thống thông qua giao thức TCP/IP.
Bộ điều khiển có khả năng hoạt động độc lập khi mất tín hiệu kết nối với máy tính chủ.
Tự động mở cửa khi có sự cố cháy trong tòa nhà.
Thông số kỹ thuật yêu cầu:
- Hỗ trợ các giao thức: TCP/IP, RS-485, Wiegand (W26/W34).
- Có thể hoạt động online hoặt offline khi mất kết nối với máy tính chủ.
- Sử dụng vi xử lý 32 bit
-Lưu trữ 100,000 thẻ và 300,000 sự kiện.
- Chức năng liên động nhiều cửa, chống quay vòng thẻ, xác thực bằng nhiều hình thức, mở cửa bằng thẻ đầu tiên, sử dụng super card…
- Kết nối được 2 đầu đọc thẻ
- 4 đàu vào cảnh báo, 1 đầu vào cảm biến cửa, 1 đầu vào mở cửa, 1 đầu vào chống phá hoại hộp chứa bộ điều khiển.
- 1 đầu ra điều khiển khóa, 2 đầu ra cảnh báo.
- Tiêu chuẩn: CE, FCC, CB, UL294

Thông số kỹ thuật yêu cầu:
- Vi xử lý 32 bit.
- Tần số hoạt động: 13.56Mhz, ISO 14443-A
- Hỗ trợ giao thức RS-485, Wiegand (W26, W34), OSDP
- HỖ trợ thẻ EM card hoặc thẻ Mifare tần số 13.56Mhz
- Khoảng cách đọc thẻ: khoảng 5cm.
- Có chức năng kiểm soát phá hoại
- Có còi, đèn báo hiệu trạng thái hoạt động.
- Tiêu chuẩn bảo vệ: IP65
- Nguồn hoạt động: 12VDC, 2W
- Nhiệt độ làm việc : -20°C to 65°C
- Độ ẩm làm việc: 10% to 90%

Máy tính chủ quản lý hệ thống được cài đặt phần mềm quản lý dữ liệu và quản trị toàn bộ hệ thống. Máy chủ phải được cài đặt hệ điều hành Server, có chế độ backup dữ liệu bằng Raid card, đảm bảo dữ liệu người dùng và sự kiện vào ra không bị mất, hệ thống không bị gián đoạn hoạt động.
Máy tính chủ giao tiếp với thiết bị thông qua giao thức mạng TCP/IP
Thông số kỹ thuật yêu cầu:
- CPU: 1x E-2224
- RAM: 1x8GB RAM
- HDD: 2x1TB HDD
- Power supply: 1x350W PS.
- RAID card: Có
- Cài đặt các phần mềm: Phần mềm quản lý dữ liệu, phần mềm quản trị hệ thống, phần mềm chấm công, phần mềm khai báo khách…
- Có khả năng truy cập với máy trạm vận hành.

- Khóa từ lắp đặt trên cánh cửa sử dụng loại 600LBS, bao gồm bộ gá phù hợp với các loại cửa của công trình.
- Có tích hợp cảm biến trạng thái cửa.
- Nguồn điện sử dụng: 12VDC

- Sử dụng cho cửa mở hai chiều
- Tích hợp cảm biến trạng thái cửa
- Kích thước: 205×35×40mm
- Điện áp hoạt động: 12VDC
- 4 thời gian trễ có thể điều chỉnh: 0/3/6/9s
- Số lần đóng: 500,000 lần
- Có khả năng kết nối chuông còi báo động.
- Cảnh báo chống phá hoại
- Tích hợp chip điều khiển.
- Có khả năng kết nối với nút nhấn để mở cửa.

- Kích thước: 86×86×28.9mm
- Chất liệu: aluminum alloy panel, metal button
- Tiếp điểm: NO/NC/COM Contact
- Khả năng chịu tải của tiếp điểm: 3A@36VDC Max
- Số lần đóng mở: 500,000 lần

- Kích thước: 86×86×50mm
- Chất liệu: Vật liệu chống cháy
- Màu sắc: Đỏ
- Tiếp điểm: NO/NC/COM Contact
- Khả năng chịu tải của tiếp điểm: 3A@36VDC Max

-    Dung lượng lưu trữ: Lưu trữ tối thiểu 4000 thẻ và 10000 sự kiện, có thể lưu trữ lên tới 20000 thẻ và 50000 sự kiện.
-    Cổng giao tiếp với máy tính trung tâm: TCP/IP
-    Cổng giao tiếp với đầu đọc thẻ: 2 cổng RS485 hoặc Wiegand
-    Nguồn điện hoạt động: 12VDC
-    Số lượng tầng có thể điều khiển được: Tối thiểu 32 tầng và tối đa 128 tầng khi kết nối với các bộ điều khiển mở rộng.
-    Tự động sao lưu dữ liệu khi mất nguồn.
-    Có thể kết nối với phần mềm client thông qua giao thức TCP/IP

-    Vi xử lý: 32 bit
-    Mở rộng tối đa 16 đầu ra kết nối tới bộ nút nhấn thang máy.
-    Giao tiếp bằng cổng RS485 với bộ điều khiển chính.
-    Có Dip switch để cài đặt địa chỉ và kiểu tín hiệu đầu ra.
-    Tối đa 8 bộ mở rộng kết nối vào bộ điều khiển chính

-    Tiêu chuẩn hoạt động: IEEE802.11 b/g/n(2T2R 300Mbps)
-    Tần số hoạt động: 2412 to 2472 MHz
-    Nguồn cấp: 48V/0.25A PoE or 12 VDC
-    Cổng giao tiếp: 10/100M Base-TX
-    Giao thức mạng: TCP/UDP/ARP/ICMP/DHCP/HTTP/NTP
-    Tiêu chuẩn bảo mật: WPA-PSK/WPA2-PSK
-    Chế độ hoạt động: Router/Bridge

—————————————————————–​
