Thiết kế, thi công lắp đặt hệ thống báo cháy.

Hệ thống báo cháy được thiết kế để phát hiện sớm hoả hoạn, khói, lửa, khí gas hoặc khí carbon monoxide giúp chúng ta có đủ thời gian sơ tán an toàn. Việc phát hiện sớm còn là yếu tố then chốt giúp bảo vệ an toàn tính mạng và tài sản, đồng thời giúp nhân viên ứng cứu khẩn cấp có đủ thời gian hỗ trợ kịp thời trong khi đám cháy hoặc khí độc vẫn còn nhỏ.

Nguyên lý hoạt động và các hệ thống báo cháy tự động.
Cấu tạo của hệ thống báo cháy
Hệ thống báo cháy là gì?
Hệ thống báo cháy (fire alarm system) được thiết kế để cảnh báo chúng ta trong trường hợp khẩn cấp để chúng ta có thể hành động bảo vệ bản thân, gia đình, nhân viên và mọi người.
Cơ chế bảo vệ: phát hiện các đám cháy, đám khói, sự gia tăng nhiệt độ đột ngột, sự rò rỉ khí độc, khí gas, khí carbon monoxide.
Cơ chế cảnh báo: còi hú, đèn chớp, cuộc gọi khẩn cấp.

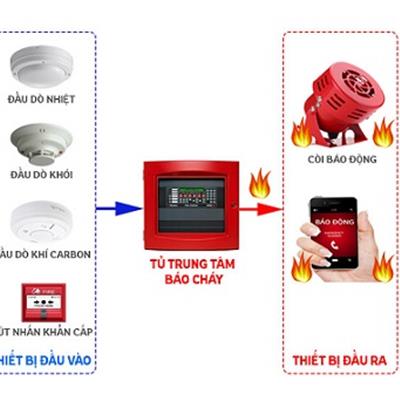

 trung tâm báo cháy, cảm biến đầu vào và thiết bị cảnh báo đầu ra.
Tủ báo cháy trung tâm được thiết kế dạng tủ, có bình ắc quy dự phòng và có các mô-đun SIM điện thoại để quay số khẩn cấp.
Cấu tạo hệ thống báo cháy
Cảm biến (thiết bị đầu vào – Initiating devices): là hệ thống các đầu dò cảm biến giữ nhiệm vụ phát hiện các đám cháy hoặc khói. Bao gồm đầu dò khói, đầu dò nhiệt, đầu dò khí gas, đầu dò carbon monoxide và nút nhấn khẩn cấp.  Các đầu dò cảm biến sẽ nối dây về trung tâm báo cháy.
Trung tâm báo cháy (bộ xử lý trung tâm): tiếp nhận, phân tích và xử lý tín hiệu từ các đầu dò cảm biến gửi đến.
Loa, còi báo cháy (thiết bị đầu ra): là các thiết bị báo cháy như còi báo cháy, loa báo cháy, bộ quay số điện thoại khẩn cấp.
Tính năng và công dụng các thiết bị báo cháy
1. Tủ báo cháy trung tâm (Fire alarm Control panel)
Thiết bị báo cháy trung tâm là trung tâm xử lý của toàn bộ hệ thống. Bao gồm các loại:
Tủ báo cháy có dây
Tủ báo cháy không dây
Tủ báo cháy thường
Tủ báo cháy địa chỉ
Tủ báo cháy thông minh
2. Thiết bị đầu vào (Initiating devices)
Thiết bị đầu vào là các máy dò (đầu dò) cảm biến, có nhiệm vụ phát hiện ra những sự cố bất thường và gửi tín hiệu về thiết bị báo cháy trung tâm. Các loại đầu dò báo cháy, báo khói, khí:
2.1 Đầu báo khói:
Thiết bị giám sát và phát hiện ra dấu hiệu khói để gửi các tín hiệu khói về trung tâm báo cháy xử lý.
Cảm biến khói được bố trí tại cửa hàng, văn phòng, bếp, phòng làm việc, phòng hợp, phòng kho quỹ, các khu vực có nhiệt độ cao và không gian kín.
Có hai loại là đầu dò khói dạng điểm và đầu dó khói dạng Beam.
+ Đầu báo khói dạng điểm:
Thường được lắp đặt ở những khu vực có diện tích nhỏ, trần nhà thấp (kho chứa, phòng kỹ thuật….)
Ưu điểm: giá thành rẻ, phát hiện và cảnh báo cháy nhanh do phạm vi nhỏ, dễ dàng lắp đặt và sửa chữa.
Hạn chế: Bị tác động bởi điều kiện môi trường (nhiệt độ, ánh sáng, độ ẩm), không phù hợp cho không gian rộng lớn.
Đầu khói báo dạng điểm có 2 dòng chính:
Đầu báo khói ion: hoạt động dựa trên sự chuyển động của ion âm (-) và ion dương (+), gửi tín hiệu ngay cả trung tâm báo cháy khi khói làm cản trở chuyển động của 2 ion này.
Đầu báo khói dạng quang: gồm 1 đầu báo và 1 đầu thu tín hiệu bố trí đối xứng với nhau. Khi khói lan ra và làm cản trở phạm vi hoạt động trong cặp đầu báo, đầu báo sẽ truyền thông tin đến tủ trung tâm để xử lý.
+ Đầu báo khói dạng beam:
Nguyên tắc hoạt động của đầu báo dạng beam là dựa trên sự chặn ánh sáng.
Cặp thiết bị được lắp ở 2 đầu của khu vực quan trọng (thường là ở bờ tường). Thiết bị sẽ chiếu ra những tia hồng ngoại tới thiết bị kia tạo thành vùng hồng ngoại.
Khi xảy ra cháy, khói bay lên và cắt ngang đường hồng ngoại làm giảm cường độ của chùm sáng. Khi đạt đến độ mờ nhất định, đầu báo phát tín hiệu báo cháy.
Ưu điểm: có thể lắp cho các phạm vi rộng lớn, thời gian lắp đặt nhanh chóng, thao tác đơn giản; có thể kết hợp với nhiều trung tâm báo cháy khác nhau từ hệ báo cháy địa chỉ, báo cháy hệ thường.
Khuyết điểm: chỉ phát hiện khi cháy lớn, khói nhiều gây nguy hiểm đến tính mạng và tài sản; không chịu được ánh sáng trực tiếp, mưa gió… có thể làm sai lệch cảm biến.
 dau-bao-khoi-dang-beam
Đầu báo khói dạng beam.
2.2 Đầu báo nhiệt (Heat Detector):
Thiết bị dùng để phát hiện nhiệt độ gia tăng bất thường của môi trường xung quanh. Cảm biến nhiệt được lắp ở nhà bếp, các khu vực kín, phòng làm việc, nhà xưởng hoặc nơi chứa nhiều máy móc thiết bị sinh nhiệt, động cơ… Gồm hai loại là đầu báo nhiệt cố định và đầu báo nhiệt gia tăng.
+ Đầu báo nhiệt cố định:
Tự động kích hoạt tín hiệu báo động khi cảm nhận nhiệt độ vượt mức quy định của nhà sản xuất (57°C, 70°C,…)
+ Đầu báo nhiệt gia tăng:
Phát tín hiệu trong trường hợp phát hiện nhiệt độ xung quanh tăng đột ngột và tăng nhanh khoảng 9°C/phút so với mức hiện tại.
2.3 Đầu báo lửa (Fire Detector):
Đầu báo lửa phát hiện các tia cực tím phát ra từ ngọn lửa và lập tức gởi tín hiệu báo cháy về trung tâm xử lý khi phát hiện lửa.
Tương tự đầu báo nhiệt, đầu dò lửa được lắp đặt ở các nơi có nguy cơ cháy nổ cao như nhà kho, nhà bếp, khu vực chứa hoá chất hoặc chất dễ cháy, nhựa, mút xốp, giấy…
Đầu báo lửa rất nhạy cảm đối với các tia cực tím. Thiết bị báo lửa chỉ phát tín hiệu báo động về trung tâm khi phát hiện đồng thời hai xung cảm ứng tia cực tím.
Điểm nổi bật của đầu báo lửa là được lập trình để hạn chế tối đa khả năng báo động giả vì vậy thiết bị chỉ báo tín hiệu khi có 2 xung cảm ứng tia cực tím trong 10 giây/2 chu kỳ.
Những nơi nên lắp đầu báo lửa như khu vực dễ xảy ra cháy, nổ (cây xăng, nhà máy cơ khí, xưởng sản xuất….), bếp ăn, nhà xe, phòng máy tính, phòng điện…..
2.4 Đầu dò khí gas :
Đầu báo gas giúp phát hiện sự xuất hiện của khí gas vượt quá ngưỡng cho phép 0.503%. Lập tức thiết bị gởi tín hiệu báo động về trung tâm xử lý.
Đầu dò khí gas thường được bố trí ở các khu vực chứa gas như nhà bếp, bếp ăn, các khu vực chứa khí gas dùng để sản xuất công nghiệp… Đầu dò gas thường lắp trên tường cách sàn nhà khoảng 10 – 15cm, không được phép lắp đặt dưới sàn nhà.
2.5 Đầu báo khí carbon monoxide:
Carbon monoxide được tạo ra khi có những chất đốt như khí đốt (ga), dầu nhớt, dầu lửa, củi, hoặc than được đốt lên, đây là một loại khí cực độc hít vào có thể dẫn đến ngạt thở và tử vong.
Tương tự đầu dò báo khói, đầu dò carbon monoxide này dùng để phát hiện sự xuất hiện của các đám cháy sinh ra khí carbon monoxide, thường được lắp trong nhà kho, kho nguyên vật liệu, các khu vực nóng bức, nhà bếp hoặc các khu có nguy cơ hoả hoạn cao, và kể cả lắp trong khu hành lanh, phòng làm việc, phòng ngủ để bảo vệ tính mạng con người.
3. Thiết bị đầu ra (Notification devices)

Thiết bị đầu ra giữ nhiệm vụ quan trọng trong việc cảnh báo người dân sơ tán hoặc có những hành động ứng phó khẩn cấp khi có hoả hoạn xảy ra. Bao gồm các loại:

+ Còi báo cháy:
Thiết bị phát ra âm thanh với công suất cực mạnh để cảnh báo người dân sơ tán.
+ Đèn chớp:
Thiết bị phát ra ánh sáng để hỗ trợ còi báo động để phát ra ánh sáng cảnh báo xung quanh, đồng thời hỗ trợ việc thoát hiểm hoặc sơ tán. Bao gồm:
Đèn báo cháy (Corridor Lamp), đèn chớp tắt dùng để cảnh báo.
Đèn chỉ lối thoát hiểm (đèn Exit).
Đèn báo phòng (Room Lamp).
Đèn chiếu sáng đường đi trong trường hợp khẩn (Emergency Light).
+ Còi kết hợp đèn chớp
Là sự kết hợp giữ báo động âm thanh và ánh sáng, tinh gọn hệ thống.
+ Bộ quay số điện thoại tự động (Module GSM):
Được lắp trong trung tâm báo cháy với một Module SIM di động (hoặc line điện thoại) tích hợp.
Bộ quay số điện thoại sẽ tự động gọi điện khẩn cấp đến các số điện thoại đã được cài đặt trước (ví dụ nhà chức trách, cảnh sát 114 hoặc những người có trách nhiệm) để thông báo. Thông thường hỗ trợ từ 5-8 số điện thoại liên lạc.
4. Nguồn điện
+ Nguồn điện 220V:
Nguồn điện chính từ CB, ổ cắm hoặc cầu dao điện.
+ Pin hoặc ắc quy dự phòng:
Bộ ắc quy 12V dự phòng sử dụng được từ 12-24 giờ phòng khi cúp điệnvà đôi khi máy phát điện làm nguồn điện dự phòng cho nhiều hệ thống báo cháy. Bình ắc quy sẽ hoạt động nếu mất điện, cho phép hệ thống tiếp tục bảo vệ tòa nhà khỏi hỏa hoạn trong 12-24 giờ.
Pin có thể được tích hợp bảng điều khiển hoặc gắn rời nhưng pin có thời gian hoạt động ngắn hơn.
Một số loại có thể dùng máy phát điện.
5. Các thiết bị phụ trợ khác
+ Module địa chỉ:
Module địa chỉ được sử dụng trong báo cháy địa chỉ.
Có khả năng cho biết vị trí xảy ra sự cố hoả hoạn chính xác hơn để có biện pháp ứng phó kịp thời.
+ Bàn phím keypad:
Thiết bị dùng để lập trình, cài đặt hoặc cấu hình trung tâm báo cháy.
Điều khiển trung tâm báo cháy.
+ Led chỉ báo:
Hệ thống đèn LED trực quan hiển thị rõ khu vực nào đang báo cháy giúp đội bảo vệ có hành động bảo vệ thích hợp.
Có thể kết hợp với đèn Exit thoát hiểm.
Hệ thống báo cháy hãng nào tốt?
Báo cháy Hochiki
Hệ thống cảnh báo hỏa hoạn Hochiki được sản xuất và kiểm duyệt chất lượng nghiêm ngặt tại Nhật Bản. Đây là thương hiệu được sử dụng rộng rãi trên thị trường hiện nay. Một số thiết bị của Hochiki: trung tâm báo cháy, đầu báo khói, chuông báo, công tắc khẩn cấp…..
Ưu điểm:
Thiết kế gọn, nhẹ, đảm bảo tính thẩm mỹ cho công trình.
Không cần sử dụng dây có vỏ bọc chống nhiễu => tiết kiệm chi phí.
Khả năng tích hợp và mở rộng lớn.
Chống nhiễu tốt.
Độ bền cao.
Nhược điểm:Giá thành cao.
Phù hợp văn phòng, công ty.
II. Thiết kế, thi công lắp đặt hệ thống báo cháy.
